اتصال ستون‌های بتنی پیش‌ساخته؛ از فونداسیون تا تیر با تمرکز بر سیستم Column Shoe

Column Shoe چیست؟

Column Shoe یا کفشک اتصال ستون، یک قطعه فولادی مدفون‌شونده در بخش پایینی ستون بتنی پیش‌ساخته است که امکان اتصال ستون به یک عضو دیگر را با استفاده از پیچ و مهره فراهم می‌کند.

در یک اتصال معمولی مبتنی بر Column Shoe، اجزای اصلی شامل موارد زیر هستند:

• Column Shoe
• Anchor Bolt یا Anchoring Coupler
• مهره و واشر
• محل ایجاد حفره یا Recess در بتن
• صفحه یا تجهیزات تراز
• گروت بدون انقباض
• آرماتورهای اصلی و تقویتی اطراف اتصال
• بتن ستون و عضو زیرین

بنابراین، Column Shoe به‌تنهایی «اتصال» نیست؛ بلکه یکی از اجزای یک سیستم انتقال نیرو است. ظرفیت نهایی اتصال فقط به مقاومت فولاد کفشک وابسته نیست و باید مسیر انتقال نیرو از ستون، فولاد اتصال، پیچ یا کوپلر، عضو زیرین و در نهایت بتن و آرماتورها بررسی شود.

در سیستم‌های صنعتی، Column Shoe در کارخانه داخل ستون نصب می‌شود و Anchor Bolt یا Coupler در عضو زیرین قرار می‌گیرد. هنگام نصب، این دو مجموعه در محل پروژه به یکدیگر متصل می‌شوند.

چرا نوع اتصال ستون در سازه پیش‌ساخته اهمیت دارد؟

یک ستون پیش‌ساخته ممکن است چندین تن وزن داشته باشد و همزمان تحت بارهای محوری، خمشی و برشی قرار گیرد. در یک ساختمان چندطبقه، اتصال ستون علاوه بر وزن ستون، باید نیروهای ناشی از تیرها، سقف، بارهای جانبی و در برخی ساختمان‌ها اثرات زلزله را نیز به سیستم سازه‌ای منتقل کند. بنابراین یک اتصال مناسب باید چند ویژگی را همزمان داشته باشد:

به همین دلیل، انتخاب اتصال باید از مرحله طراحی معماری و سازه در نظر گرفته شود و نباید به آخرین مرحله پروژه موکول شود.

انواع اصلی اتصال ستون در سازه پیش‌ساخته

اگر یک ساختمان پیش‌ساخته را از نظر اتصال ستون بررسی کنیم، سه اتصال اصلی وجود دارد:

۱. اتصال ستون به فونداسیون

اولین ستون باید به پی، فونداسیون یا عضو بتنی زیرین متصل شود.

۲. اتصال ستون به ستون

در ساختمان‌های چندطبقه، ستون طبقه بالا باید به ستون طبقه پایین متصل شود.

۳. اتصال ستون به تیر

تیرهای پیش‌ساخته باید در ارتفاع مناسب به ستون متصل شوند و نیروهای خود را به ستون انتقال دهند.

در سیستم‌های مدرن اتصال پیچی، این سه اتصال را می‌توان به‌صورت یک خانواده هماهنگ طراحی کرد. تفاوت اصلی با سازه بتن‌ریزی درجا هم همین‌جاست: در بتن درجا ستون و فونداسیون با آرماتورهای انتظار و بتن‌ریزی در محل پیوسته می‌شوند، اما در سازه پیش‌ساخته دو عضو جداگانه باید در کارگاه به یک سیستم یکپارچه تبدیل شوند. برای آشنایی با محصول، صفحه ستون پیش‌ساخته بتنی را ببینید.

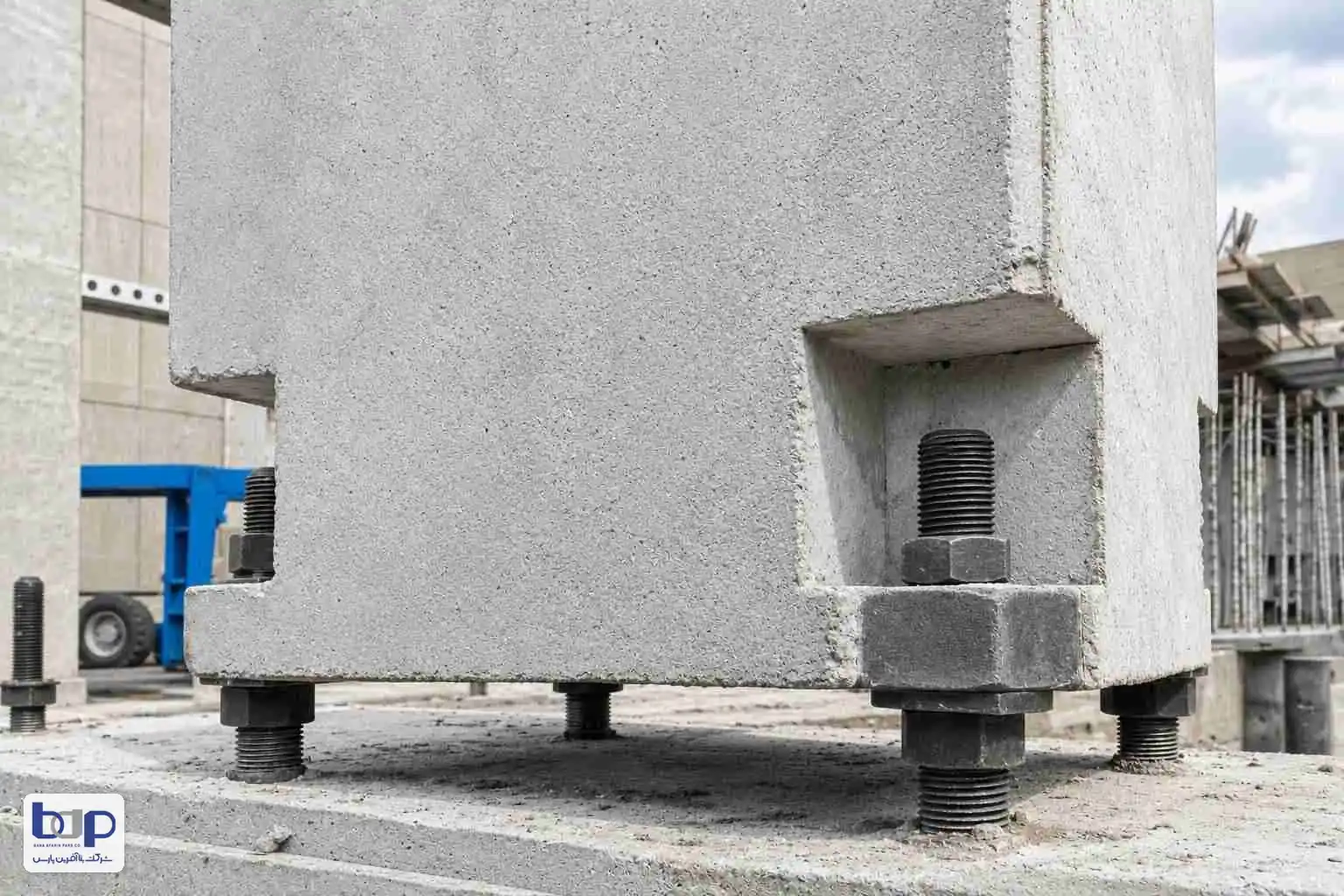

اتصال ستون به فونداسیون چگونه انجام می‌شود؟

در یک سیستم Column Shoe، بخشی از اتصال در پایین ستون و بخش دیگر در فونداسیون قرار دارد. در زمان ساخت فونداسیون، Anchor Boltها در موقعیت دقیق خود قرار می‌گیرند؛ این کار معمولاً با Template یا شابلون نصب انجام می‌شود تا فاصله و موقعیت پیچ‌ها با محل Column Shoeهای ستون مطابقت داشته باشد. در کارخانه نیز Column Shoeها در محل مشخص‌شده داخل قفسه آرماتور ستون نصب می‌شوند. بعد از بتن‌ریزی و عمل‌آوری ستون، کفشک‌ها در بتن محصور شده‌اند و تنها بخش مورد نیاز برای اتصال در محل Recess یا فرورفتگی ستون قابل دسترسی است.

در محل پروژه مراحل زیر انجام می‌شود:

1. ستون توسط جرثقیل بلند می‌شود.
2. ستون روی انکربولت‌های فونداسیون قرار می‌گیرد.
3. محل ستون از نظر ارتفاع و شاقولی تنظیم می‌شود.
4. مهره‌ها بسته و سفت می‌شوند.
5. اتصال مکانیکی اولیه برقرار می‌شود.
6. فضای اتصال با گروت مناسب پر می‌شود.
7. پس از تکمیل گروت، اتصال به‌عنوان یک مجموعه سازه‌ای عمل می‌کند.

یکی از مزیت‌های مهم این روش آن است که ستون بلافاصله پس از سفت شدن اتصالات مکانیکی، موقعیت خود را حفظ می‌کند و در سیستم‌های مناسب، نیازی به استفاده از مهاربندی موقت معمول ندارد.

Column Shoe چگونه نیرو را منتقل می‌کند؟

برای درک عملکرد Column Shoe باید به مسیر نیرو توجه کرد. وقتی ستون تحت فشار محوری قرار دارد، نیرو از مسیر زیر منتقل می‌شود:

در هنگام ایجاد لنگر، وضعیت پیچیده‌تر است. یک طرف اتصال تمایل به فشار و طرف دیگر تمایل به کشش پیدا می‌کند و بخشی از Column Shoeها و Anchor Boltها در انتقال نیروهای کششی و بخشی دیگر در انتقال نیروهای فشاری مشارکت می‌کنند. در کنار این نیروها، برش نیز باید از طریق سیستم اتصال و اجزای بتنی اطراف آن منتقل شود.

بنابراین طراحی Column Shoe صرفاً انتخاب یک قطعه فلزی بر اساس ابعاد ستون نیست. باید مشخص شود:

• نیروی محوری چقدر است؟
• لنگر خمشی چقدر است؟
• نیروی برشی چقدر است؟
• چند Column Shoe مورد نیاز است؟
• محل قرارگیری آنها نسبت به محور ستون کجاست؟
• بتن ستون چه مقاومتی دارد؟
• آرماتورهای اطراف اتصال چگونه طراحی شده‌اند؟
• Anchor Boltها چه مشخصاتی دارند؟
• عضو زیرین چه ظرفیتی دارد؟
• شرایط لرزه‌ای پروژه چیست؟

چرا چهار Column Shoe در بسیاری از ستون‌ها دیده می‌شود؟

در بسیاری از سیستم‌های متداول Column Shoe، چهار کفشک در مقطع ستون استفاده می‌شود؛ البته تعداد دقیق آن وابسته به ابعاد ستون و نیروهای طراحی است. چهار نقطه اتصال باعث می‌شود سیستم بتواند نیروهای فشاری، کششی و خمشی را در دو راستای اصلی مقطع مدیریت کند. اما نباید این موضوع را به یک قانون عمومی تبدیل کرد: تعداد Column Shoe باید از روی محاسبات سازه‌ای تعیین شود. در محصولات مختلف نیز ظرفیت‌ها و آرایش‌های متفاوتی وجود دارد و انتخاب مدل بر اساس بارگذاری، ابعاد ستون و شرایط طراحی انجام می‌شود.

اتصال ستون به ستون؛ راهکاری برای ساختمان‌های چندطبقه

در ساختمان‌های چندطبقه، می‌توان از همان مفهوم اتصال پیچی برای اتصال دو ستون پیش‌ساخته استفاده کرد. ستون پایین به تجهیزات اتصال مجهز است و ستون بالایی نیز دارای اجزای متناظر خود است. در محل پروژه، ستون طبقه بالاتر روی مجموعه اتصال ستون پایین قرار گرفته و با پیچ و مهره متصل می‌شود.

مزیت مهم این روش برای ساخت صنعتی آن است که اتصال طبقات می‌تواند به‌صورت خشک و مکانیکی در مرحله نصب ایجاد شود و سپس با گروت یا جزئیات نهایی، عملکرد سازه‌ای کامل شود. در سیستم‌های صنعتی اتصال پیچی، Column Shoe برای اتصال ستون به ستون نیز استفاده می‌شود و برای این منظور می‌توان از Column Shoe همراه با Anchoring Coupler بهره گرفت.

Anchoring Coupler (کوپلر مهاری) چیست و چه نقشی دارد؟

یکی از اجزایی که در سیستم اتصال Column Shoe اهمیت پیدا می‌کند، Anchoring Coupler است. کوپلرهای مهاری برای ایجاد اتصال پیچی در اعضای بتنی پیش‌ساخته طراحی شده‌اند. در این روش، به جای آنکه همیشه یک پیچ بلند از داخل عضو عبور کند، یک سیستم مهاری مدفون در بتن ایجاد می‌شود که امکان اتصال پیچی را فراهم می‌کند.

این نوع سیستم به‌ویژه در اتصال ستون به ستون و همچنین در برخی اتصالات Column Shoe و Beam Shoe کاربرد دارد. در نتیجه، یک سیستم کامل ممکن است از ترکیب Column Shoe + Anchoring Coupler + پیچ + گروت تشکیل شود.

اتصال ستون به تیر؛ چرا Column Shoe به‌تنهایی کافی نیست؟

یک اشتباه رایج این است که تصور شود Column Shoe تمام اتصالات قاب پیش‌ساخته را حل می‌کند. Column Shoe عمدتاً برای اتصال ستون به فونداسیون یا ستون به ستون کاربرد دارد. برای اتصال تیر به ستون، سیستم‌های دیگری مانند Beam Shoe استفاده می‌شوند. در سیستم‌های صنعتی، محصولاتی از نوع Beam Shoe برای ایجاد اتصال پیچ‌شونده و مقاوم در برابر لنگر بین تیر پیش‌ساخته و ستون طراحی شده‌اند. این یعنی می‌توان کل قاب را به‌صورت یک سیستم هماهنگ طراحی کرد:

و در ساختمان چندطبقه:

این نگاه سیستمی یکی از مهم‌ترین نکات در طراحی سازه‌های پیش‌ساخته است.

اتصال تیر به ستون چگونه عمل می‌کند؟

در یک اتصال Beam Shoe، قطعه اتصال در تیر یا ستون قرار می‌گیرد و عضو مقابل با پیچ، کوپلر یا Anchor Bolt به آن متصل می‌شود. در سیستم‌های مقاوم در برابر لنگر، اتصال باید بتواند نیروهای کششی و فشاری ناشی از خمش را انتقال دهد. بنابراین اتصال تیر به ستون نیز مانند اتصال ستون به فونداسیون باید از نظر موارد زیر بررسی شود:

• ظرفیت خمشی
• ظرفیت برشی
• نیروی کششی
• نیروی فشاری
• سختی اتصال
• تغییرشکل
• جزئیات آرماتورگذاری
• رفتار بتن اطراف اتصال
• شرایط آتش
• الزامات لرزه‌ای

یک قاب پیش‌ساخته موفق زمانی شکل می‌گیرد که ستون، تیر و اتصال آنها از ابتدا به‌عنوان یک سیستم واحد طراحی شوند. برای قطعاتی مثل تیرچه صنعتی و سقف‌های پیش‌ساخته هم همین هماهنگی ابعادی و اتصالی باید از ابتدا لحاظ شود.

Column Shoe در برابر روش‌های سنتی اتصال ستون

برای سال‌ها اتصال ستون‌های پیش‌ساخته با روش‌هایی مانند Starter Bar، Socket Connection، جوشکاری قطعات مدفون یا بتن‌ریزی و گروت‌ریزی‌های پیچیده انجام شده است. هر یک از این روش‌ها جایگاه خود را دارند و نمی‌توان یک روش را برای همه پروژه‌ها بهترین دانست. مقایسه کلی نشان می‌دهد که سیستم‌های پیچی Column Shoe چند ویژگی مشخص دارند:

اما این جدول نباید به معنی «بهتر بودن مطلق Column Shoe در هر پروژه» تلقی شود. اگر پروژه طراحی مناسبی نداشته باشد، Anchor Boltها با دقت نصب نشوند یا جزئیات اتصال از ابتدا هماهنگ نشده باشد، حتی بهترین سیستم اتصال نیز نمی‌تواند مشکلات اجرایی را برطرف کند.

مهم‌ترین مزیت Column Shoe: انتقال عملیات اتصال از پروژه به کارخانه

در یک اتصال سنتی، بخش قابل توجهی از عملیات در پروژه انجام می‌شود. اما در سیستم Column Shoe، بخش قابل توجهی از آماده‌سازی اتصال در کارخانه انجام می‌شود. این موضوع برای تولید صنعتی ستون اهمیت زیادی دارد. در کارخانه می‌توان:

• محل Column Shoe را دقیق مشخص کرد.
• تجهیزات را با شابلون ثابت نصب کرد.
• آرماتورگذاری را کنترل کرد.
• محل Recess را کنترل کرد.
• کیفیت بتن را کنترل کرد.
• ابعاد ستون را کنترل کرد.
• محل قطعات مدفون را بررسی کرد.

در مقابل، در محل پروژه، فرآیند اصلی به نصب، تنظیم، بستن اتصال و تکمیل آن محدود می‌شود. همین موضوع باعث می‌شود اتصال Column Shoe با مفهوم Industrialized Construction سازگاری بالایی داشته باشد؛ مفهومی که در مقاله صنعتی‌سازی ساختمان و نهضت ملی مسکن بیشتر توضیح داده‌ایم.

دقت و تلرانس؛ یکی از مهم‌ترین مسائل Column Shoe

یکی از نگرانی‌های اولیه درباره اتصال‌های پیچی، دقت بسیار زیاد مورد نیاز برای محل Anchor Boltها است. اگر فاصله پیچ‌ها با فاصله Column Shoeها مطابقت نداشته باشد، ستون به‌سادگی در جای خود قرار نمی‌گیرد. بنابراین Template یا شابلون نصب Anchor Bolt اهمیت بسیار زیادی دارد.

کیفیت اتصال حتی قبل از ساخت ستون و فونداسیون شروع می‌شود و باید یک سیستم مختصات مشترک میان این موارد وجود داشته باشد:

• نقشه سازه
• کارخانه قطعات پیش‌ساخته
• قالب ستون
• Column Shoe
• Anchor Bolt
• فونداسیون
• تیم نصب

هرچه تولید صنعتی‌تر باشد، اهمیت این هماهنگی بیشتر می‌شود.

Column Shoe، سرعت نصب و ایمنی کارگاه

سرعت بالای نصب یکی از مهم‌ترین دلایل استفاده از اتصال‌های مکانیکی در سازه‌های پیش‌ساخته است. تولیدکنندگان برخی از سیستم‌های Column Shoe، امکان نصب ستون با نیروی انسانی محدود و بدون مهاربندی موقت را به‌عنوان یکی از مزایای اصلی سیستم مطرح می‌کنند. برای نمونه، برخی تولیدکنندگان زمان حدود ۱۰ دقیقه برای نصب یک ستون با جرثقیل و یک تیم دو نفره را در شرایط پروژه و روش اجرایی مشخص خود گزارش کرده‌اند.

این عدد را نباید به‌عنوان زمان عمومی نصب تمام ستون‌های پیش‌ساخته در همه پروژه‌ها در نظر گرفت؛ زیرا زمان واقعی به وزن ستون، دسترسی جرثقیل، آماده بودن فونداسیون، وضعیت سایت، تعداد اتصالات، تیم نصب و برنامه پروژه وابسته است. مفهوم مهم‌تر از خود عدد، کاهش عملیات جانبی در محل نصب است. اگر ستون پس از قرارگیری نیازمند جوشکاری گسترده، قالب‌بندی پیچیده یا مهاربندی طولانی باشد، مزیت تولید کارخانه‌ای تا حدی در سایت از بین می‌رود.

از نظر ایمنی نیز در روش‌هایی که برای اتصال قطعات نیازمند جوشکاری در ارتفاع هستند، بخشی از عملیات در محیط پروژه و در شرایط متغیر انجام می‌شود. سیستم‌های پیچی می‌توانند بخشی از این عملیات را حذف کنند. در سیستم‌های صنعتی اتصال پیچی، اتصال مکانیکی می‌تواند در مرحله نصب بارها را تحمل کند و در سیستم‌های مناسب، نیاز به Temporary Bracing کاهش یا حذف یابد. در نتیجه کارگاه سریع‌تر از مرحله نصب ستون عبور می‌کند و جرثقیل برای قطعه بعدی آزاد می‌شود. درباره‌ی خدمات حمل و نصب قطعات بتنی پیش‌ساخته هم می‌توانید اطلاعات بیشتری ببینید.

آیا اتصال Column Shoe به اندازه اتصال بتن درجا مقاوم است؟

پاسخ را نمی‌توان با یک «بله» یا «خیر» ساده داد. مقاومت یک اتصال به طراحی و جزئیات آن وابسته است، نه صرفاً به پیش‌ساخته یا درجا بودن. اتصال Column Shoe باید به گونه‌ای طراحی شود که:

• مسیر انتقال نیرو مشخص باشد.
• فولاد اتصال ظرفیت کافی داشته باشد.
• Anchor Bolt یا Coupler ظرفیت کافی داشته باشد.
• بتن اطراف اتصال دچار شکست زودرس نشود.
• آرماتورهای تکمیلی مناسب باشند.
• مقاومت برشی و خمشی کنترل شود.
• سختی اتصال بررسی شود.
• الزامات لرزه‌ای در صورت نیاز لحاظ شود.

برای نمونه، برخی سیستم‌های Column Shoe بر اساس آزمون‌های تجربی و ارزیابی‌های فنی معتبر (مانند ارزیابی فنی اروپایی ETA) توسعه یافته‌اند و سازندگان آن‌ها عملکرد اتصال را از نظر سختی و مقاومت در چارچوب ارزیابی مربوطه مستند کرده‌اند. بنابراین عبارت صحیح این نیست که «Column Shoe همیشه قوی‌تر از اتصال بتن درجا است». عبارت دقیق‌تر این است:

عملکرد Column Shoe در برابر زلزله

این بخش برای پروژه‌های واقع در مناطق لرزه‌خیز اهمیت ویژه‌ای دارد. در هنگام زلزله، اتصال ستون به فونداسیون فقط با بار قائم مواجه نیست؛ نیروهای چرخه‌ای و تغییرشکل‌های رفت و برگشتی نیز ایجاد می‌شوند. در طراحی لرزه‌ای باید مشخص شود که کدام قسمت سازه وارد رفتار غیرخطی می‌شود و کدام قسمت باید تا حد امکان در محدوده الاستیک باقی بماند.

یکی از رویکردهای مهم، Strong Connection Design یا طراحی اتصال قوی است. در این رویکرد، اتصال به‌گونه‌ای طراحی می‌شود که ظرفیت آن از ناحیه بحرانی عضو سازه‌ای بیشتر باشد تا مکانیزم شکل‌پذیر مورد انتظار در خود ستون یا ناحیه طراحی‌شده ایجاد شود، نه اینکه شکست ترد در اتصال اتفاق بیفتد.

برای کاربردهای لرزه‌ای، سیستم‌های ویژه‌ای عرضه می‌شوند که در آن‌ها Column Shoe، Anchor Bolt، اجزای تراز و گروت و رزین اپوکسی در قالب یک سیستم استفاده می‌شود. همچنین برخی سازندگان در مقالات فنی خود نتایج آزمایش‌های چرخه‌ای تمام‌مقیاس و رویکرد طراحی اتصال قوی را تشریح کرده‌اند. بنابراین در مناطق لرزه‌خیز، انتخاب Column Shoe باید حتماً بر اساس آیین‌نامه و محاسبات پروژه انجام شود و صرفاً بر اساس ظرفیت کاتالوگ محصول تصمیم‌گیری نشود.

آزمایش‌های لرزه‌ای و اهمیت رفتار چرخه‌ای

تفاوت مهم بین یک اتصال معمولی و اتصال لرزه‌ای در این است که در زلزله، نیروها فقط یک‌بار به اتصال وارد نمی‌شوند و اتصال باید بارها در جهت مثبت و منفی تحت تغییرمکان قرار گیرد. به همین دلیل در آزمایش‌های چرخه‌ای، نمونه اتصال بارها تحت جابه‌جایی‌های رفت و برگشتی قرار می‌گیرد تا این موارد بررسی شود:

• کاهش سختی
• کاهش مقاومت
• ترک‌خوردگی
• تغییرشکل ماندگار
• رفتار فولاد
• شکست بتن
• شکل‌پذیری
• محل تشکیل مفصل پلاستیک

مستندات فنی منتشرشده درباره‌ی طراحی اتصال ستون‌های پیش‌ساخته مقاوم در برابر زلزله نیز دقیقاً بر همین رویکرد آزمایشگاهی و طراحی اتصال قوی تمرکز دارند. این نوع مستندات برای ارزیابی یک سیستم اتصال بسیار ارزشمندتر از یک ادعای ساده درباره «مقاومت بالا» هستند.

رفتار Column Shoe در برابر آتش

آتش نیز موضوعی است که در طراحی اتصال‌های پیش‌ساخته نباید نادیده گرفته شود. در حالت عادی ممکن است یک اتصال عملکرد مناسبی داشته باشد، اما در دمای بالا:

• مقاومت فولاد کاهش می‌یابد.
• بتن دچار تغییرات حرارتی می‌شود.
• تنش‌های داخلی تغییر می‌کنند.
• ظرفیت Anchorها و اجزای اتصال تحت تأثیر قرار می‌گیرد.
• رفتار اتصال ممکن است با حالت عادی متفاوت شود.

به همین دلیل ارزیابی عملکرد اتصال در برابر آتش نیز اهمیت دارد. سازندگان سیستم‌های Column Shoe برای محصولات خود مطالعات و ارزیابی‌هایی در زمینه Fire Resistance انجام می‌دهند و برای طراحی آتش از روش‌های مرتبط با Eurocode 2 و نتایج آزمون‌های آتش استفاده می‌کنند. هنگام انتخاب یک سیستم اتصال برای پروژه، فقط ظرفیت محوری و خمشی در شرایط عادی نباید بررسی شود.

تولید Column Shoe در کارخانه پیش‌ساخته

یکی از مهم‌ترین مراحل، نصب صحیح Column Shoe در کارخانه است. فرآیند کلی می‌تواند شامل مراحل زیر باشد:

مرحله اول؛ آماده‌سازی قفسه آرماتور

آرماتورهای طولی و خاموت‌ها مطابق نقشه ساخت آماده می‌شوند.

مرحله دوم؛ تعیین محل Column Shoe

محل دقیق کفشک‌ها روی قفسه آرماتور مشخص می‌شود.

مرحله سوم؛ استفاده از شابلون

برای جلوگیری از جابه‌جایی کفشک‌ها، می‌توان از End Plate یا Template استفاده کرد.

مرحله چهارم؛ نصب Casting Box

در صورت نیاز، Casting Box برای ایجاد فضای مناسب جهت دسترسی به Anchor Bolt و مهره در قالب قرار می‌گیرد.

مرحله پنجم؛ کنترل قبل از بتن‌ریزی

مواردی مانند فاصله کفشک‌ها، تراز، شاقولی، موقعیت نسبت به محور ستون، پوشش بتن و آرماتورهای تکمیلی باید کنترل شوند.

مرحله ششم؛ بتن‌ریزی

پس از تأیید کنترل‌های لازم، بتن ستون در قالب ریخته می‌شود.

مرحله هفتم؛ کنترل نهایی

پس از بازکردن قالب، محل اتصال، ابعاد ستون و وضعیت قطعات مدفون بررسی می‌شود.

این فرآیند نشان می‌دهد که Column Shoe فقط یک «قطعه فلزی» نیست؛ بلکه بخشی از فرآیند تولید صنعتی ستون و کنترل کیفیت کارخانه‌ای است.

نقش Casting Box در اتصال Column Shoe

یکی از جزئیات مهم در سیستم‌های صنعتی، استفاده از Casting Box (قالب ایجاد حفره‌ی اتصال) است. هدف Casting Box ایجاد یک فرورفتگی با ابعاد کنترل‌شده در بتن ستون است تا هنگام نصب، فضای کافی برای قرارگیری مهره و واشر و دسترسی به اتصال وجود داشته باشد.

این موضوع به ظاهر ساده است، اما در تولید تعداد زیادی ستون کاملاً تکرارشونده اهمیت زیادی پیدا می‌کند. اگر برای ۲۰۰ ستون یک پروژه، موقعیت اتصال در هر ستون متفاوت باشد، کنترل تولید بسیار دشوار می‌شود. اما اگر قالب، آرماتور، Column Shoe و Casting Box براساس یک سیستم استاندارد طراحی شوند، تولید می‌تواند به یک فرآیند تکرارشونده و قابل کنترل تبدیل شود.

نقش گروت در اتصال Column Shoe

پس از نصب ستون، فضای میان ستون و عضو زیرین باید مطابق سیستم اتصال با ماده مناسب پر شود. گروت فقط برای «پر کردن یک فاصله» نیست؛ در مرحله نهایی، گروت بخشی از مسیر انتقال نیرو در اتصال محسوب می‌شود. به همین دلیل باید این موارد در طراحی و اجرای اتصال در نظر گرفته شود:

• مقاومت فشاری
• چسبندگی
• جمع‌شدگی
• نحوه اجرا
• ضخامت لایه
• زمان گیرش
• شرایط دما
• آماده‌سازی سطح

استفاده از گروت نامناسب یا اجرای ضعیف آن می‌تواند عملکرد واقعی اتصال را از چیزی که در طراحی فرض شده است دور کند.

Column Shoe برای چه ساختمان‌هایی مناسب است؟

Column Shoe به‌خصوص در پروژه‌هایی ارزشمند است که تعداد زیادی اتصال مشابه وجود داشته باشد.

هرچه تعداد ستون‌ها و اتصالات مشابه بیشتر باشد، مزیت استانداردسازی و تکرارپذیری بیشتر می‌شود. برای نمونه، در پروژه‌ای با ۳۰۰ ستون پیش‌ساخته که همه طبق یک سیستم استاندارد تولید شوند، می‌توان این زنجیره را ایجاد کرد:

در این شرایط، اتصال از یک عملیات ساختمانی به یک فرآیند صنعتی تبدیل می‌شود. کاربرد این سیستم در سازه‌های صنعتی بتنی پیش‌ساخته و پروژه‌های تکرارشونده بیش از همه مشهود است.

مهم‌ترین اشتباهات در استفاده از Column Shoe

۱. انتخاب کفشک قبل از محاسبات سازه‌ای

Column Shoe نباید براساس ظاهر یا ابعاد ستون انتخاب شود.

۲. بی‌توجهی به Anchor Bolt

یک Column Shoe خوب بدون Anchor Bolt و جزئیات مناسب، یک سیستم اتصال کامل نیست.

۳. دقت پایین در اجرای فونداسیون

اگر محل پیچ‌ها اشتباه باشد، نصب ستون با مشکل مواجه می‌شود.

۴. حذف آرماتورهای تکمیلی

آرماتورهای اطراف اتصال بخشی از مسیر انتقال نیرو هستند و نباید صرفاً به دلیل وجود قطعه فولادی حذف شوند.

۵. بی‌توجهی به گروت

اتصال نهایی به اجرای صحیح گروت نیز وابسته است.

۶. طراحی اتصال بعد از طراحی ستون

بهتر است سیستم اتصال همزمان با طراحی ستون و تیر تعیین شود.

۷. استفاده از ظرفیت کاتالوگ بدون بررسی پروژه

مقاومت اعلام‌شده برای یک محصول، جایگزین طراحی سازه‌ای پروژه نیست.

۸. عدم کنترل تلرانس‌ها

در سیستم‌های پیچی، دقت موقعیت قطعات اهمیت زیادی دارد.

Column Shoe یا روش‌های سنتی؛ کدام را انتخاب کنیم؟

پاسخ برای همه پروژه‌ها یکسان نیست. اگر پروژه‌ای دارای تعداد زیادی ستون مشابه، برنامه زمانی فشرده، تولید کارخانه‌ای و تجهیزات نصب مناسب باشد، استفاده از یک سیستم استاندارد Column Shoe می‌تواند بسیار جذاب باشد. اما برای پروژه‌ای با هندسه بسیار خاص یا تعداد اندک قطعات، ممکن است روش دیگری مناسب‌تر باشد.

معیار اصلی نباید فقط قیمت یک قطعه فولادی باشد. باید کل فرآیند را مقایسه کرد:

گاهی یک اتصال که قیمت قطعه آن بیشتر است، با کاهش زمان جرثقیل و نیروی اجرایی، در مقیاس پروژه ارزش اقتصادی بیشتری ایجاد می‌کند.

اتصال یک قطعه نیست، یک سیستم است

سازندگان معتبر Column Shoe را جدا از سایر اجزای سازه معرفی نمی‌کنند. سیستم‌های اتصال پیچی صنعتی معمولاً خانواده‌ای از راهکارها برای ستون به فونداسیون، ستون به ستون، تیر به ستون، دیوار به فونداسیون و دیوار به دیوار ارائه می‌کنند. در بخش ستون، انواع مختلف Column Shoe برای شرایط مختلف بارگذاری و طراحی توسعه یافته‌اند و برای تیر نیز انواع Beam Shoe وجود دارد.

این رویکرد نشان می‌دهد که در ساختمان پیش‌ساخته، هدف فقط «سریع‌تر وصل کردن ستون» نیست؛ هدف ایجاد یک سیستم اتصال استاندارد، قابل طراحی، قابل کنترل و قابل تکرار در کل قاب است.

تفاوت Column Shoe با یک قطعه فلزی معمولی

ممکن است در نگاه اول Column Shoe فقط یک قطعه فولادی با چند سوراخ به نظر برسد. اما طراحی چنین قطعه‌ای به این عوامل وابسته است:

به همین دلیل، طراحی واقعی اتصال باید توسط مهندس سازه و بر اساس اطلاعات فنی سیستم مورد استفاده انجام شود. در پروژه‌های صنعتی، بهتر است تولیدکننده قطعه پیش‌ساخته و طراح سازه از ابتدا روی جزئیات اتصال هماهنگ باشند.

یک سیستم کامل Column Shoe از طراحی تا اجرا

اگر بخواهیم فرآیند را خلاصه کنیم، مراحل کار به این ترتیب است:

1. طراحی سازه
2. انتخاب نوع اتصال
3. محاسبه Column Shoe و Anchor Bolt
4. طراحی آرماتور و جزئیات ستون
5. ساخت قالب و قفسه آرماتور
6. نصب Column Shoe
7. کنترل موقعیت اتصال
8. بتن‌ریزی ستون
9. کنترل کیفیت کارخانه
10. حمل به پروژه
11. آماده‌سازی فونداسیون
12. نصب Anchor Bolt
13. نصب ستون با جرثقیل
14. تراز و شاقولی
15. بستن اتصال
16. اجرای گروت
17. نصب تیر و سایر قطعات

این زنجیره دقیقاً همان چیزی است که اتصال Column Shoe را برای پروژه‌های پیش‌ساخته جذاب می‌کند: بخش قابل توجهی از فرآیند قابل استانداردسازی و کنترل است.

تولید و تأمین ستون پیش‌ساخته و سیستم اتصال

در پروژه‌هایی که از ستون‌های بتنی پیش‌ساخته استفاده می‌شود، طراحی اتصال باید همزمان با طراحی و تولید ستون انجام شود. بنا آفرین پارس می‌تواند در زمینه تولید و تأمین قطعات بتنی پیش‌ساخته، از جمله ستون پیش‌ساخته بتنی و قطعات مورد نیاز پروژه، بر اساس نقشه‌ها و مشخصات فنی پروژه همکاری کند.

برای پروژه‌هایی که نیاز به اتصال Column Shoe دارند، مهم‌ترین مرحله، تطبیق مشخصات اتصال با این موارد است:

• ابعاد ستون
• بارهای سازه‌ای
• آرماتورگذاری
• ابعاد فونداسیون
• شرایط نصب
• نیازهای لرزه‌ای
• تجهیزات حمل و نصب

در چنین پروژه‌هایی بهتر است جزئیات اتصال پیش از شروع تولید نهایی ستون‌ها مشخص و بین طراح سازه، تولیدکننده و تیم اجرایی هماهنگ شود. اگر برای پروژه خود به ستون پیش‌ساخته بتنی یا اجرای یک سیستم اتصال صنعتی برای ستون‌ها نیاز دارید، می‌توانید مشخصات پروژه و نقشه‌های سازه را برای بررسی و ارائه راهکار مناسب ارسال کنید. برای شروع، از صفحه‌ی مشاوره درخواست خود را ثبت کنید.
