نیوجرسی

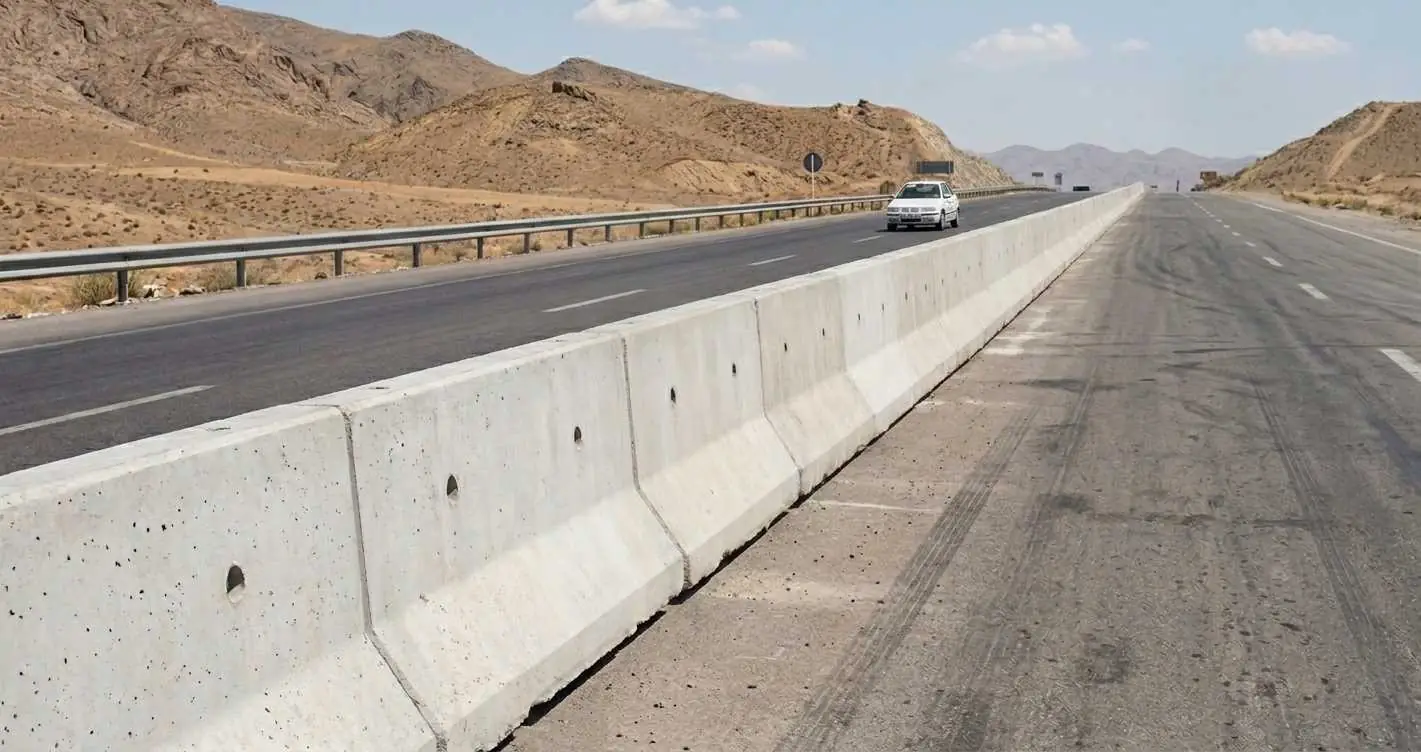

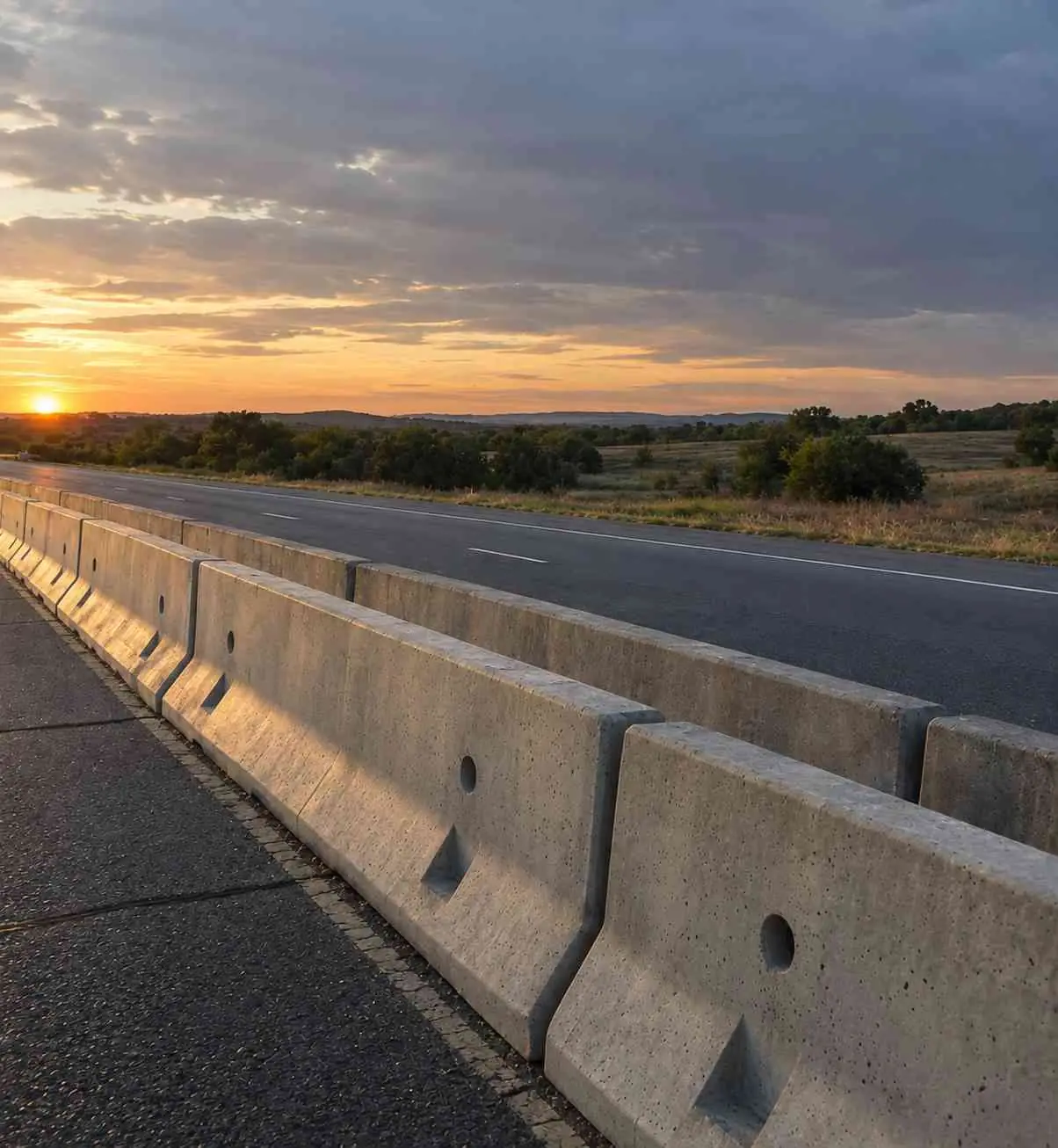

نیوجرسی بتنی یا Jersey Barrier یک حفاظ صلب و مدولار است که برای جداکردن جریان‌های ترافیکی، هدایت خودروی منحرف‌شده و جلوگیری از عبور وسیله نقلیه به مسیر مقابل به کار می‌رود. شکل مقطع آن تصادفی نیست؛ شیب سطوح جانبی باعث می‌شود برخورد خودرو فقط به یک «دیوار عمودی» محدود نشود و سیستم، خودرو را به سمت مسیر خود هدایت کند. در ایران، نیوجرسی در رفوژ میانی بزرگراه‌ها و آزادراه‌ها، پروژه‌های راهسازی، کارگاه‌های عمرانی و برخی محوطه‌های صنعتی به‌عنوان یک جداکننده سنگین و مقاوم شناخته می‌شود.

مزیت مهم نیوجرسی نسبت به یک بلوک بتنی ساده این است که هندسه مقطع، آرماتور، وزن قطعه، نحوه اتصال و روش استقرار همه بخشی از عملکرد حفاظ هستند. بنابراین وقتی پروژه‌ای «نیوجرسی» می‌خواهد، فقط خرید چند قطعه بتنی مطرح نیست؛ باید نوع حفاظ، طول قطعات، اتصال بین قطعات، شرایط بستر و هدف ایمنی مشخص باشد.

در نشریه ۲۶۷ «آیین‌نامه ایمنی راه‌ها؛ تجهیزات ایمنی راه»، حفاظ صلب بتنی و مقطع نیوجرسی به‌صورت مشخص بررسی شده است. برای حالت‌های متعارف، ارتفاع ۸۱۰ میلی‌متر ذکر شده و در شرایط خاص می‌توان ارتفاع را افزایش داد؛ متن نشریه همچنین امکان افزایش ارتفاع حفاظ بتنی تا ۲۳۰۰ میلی‌متر را برای کاربردهایی مانند پوشش نور خودروها یا جلوگیری از ریزش خاک کنار راه مطرح می‌کند. بنابراین عدد «ارتفاع نیوجرسی» یک عدد ثابت برای همه پروژه‌ها نیست و باید از نوع کاربرد و طرح ایمنی پروژه گرفته شود.

در بازار ایران نیز نمونه‌های متداولی از قطعات حدود ۴ متر طول، ۱ متر ارتفاع و ۷۰ سانتی‌متر پاشنه با وزن حدود ۳٫۳ تن و قطعات ۶ متر طول، ۱ متر ارتفاع و ۷۰ سانتی‌متر پاشنه با وزن حدود ۵ تن عرضه می‌شوند. این اعداد، نمونه‌های واقعی بازار هستند و نباید به‌عنوان ابعاد اجباری آیین‌نامه یا مشخصات ثابت محصول بنا آفرین پارس تلقی شوند؛ تیپ نهایی باید با نقشه و نیاز پروژه تعیین شود.

قطعات نیوجرسی می‌توانند به‌صورت مجزا روی بستر قرار بگیرند یا با جزئیات مکانیکی به یکدیگر متصل شوند. در پروژه‌های با سرعت و ریسک برخورد بالاتر، اتصال بین قطعات اهمیت بیشتری پیدا می‌کند؛ زیرا هدف این است که مجموعه پس از برخورد، رفتار یک زنجیره نسبتاً پیوسته داشته باشد و قطعات به‌صورت نامنظم از هم جدا نشوند.

در نمونه‌های فنی پیش‌ساخته، اتصال‌ها با روش‌هایی مانند پین، بولت، صفحات فولادی، لوپ‌های مدفون یا کلیدهای اتصال اجرا می‌شوند.

در یک برنامه آزمون تمام‌مقیاس روی حفاظ بتنی پیش‌ساخته قابل‌حمل، خودرویی با جرم حدود ۲۰۴۳ کیلوگرم با سرعت ۹۸ کیلومتر بر ساعت و زاویه برخورد ۱۵ درجه به حفاظ برخورد کرد. گزارش آزمون نشان داد خودرو به‌صورت نرم به مسیر خود بازگردانده شد و جابه‌جایی حفاظ حدود ۰٫۹ فوت، یعنی حدود ۲۷ سانتی‌متر بود. این نتیجه مربوط به همان سیستم و آرایش آزمون است، اما یک واقعیت مهم را نشان می‌دهد: هندسه مقطع و طراحی اتصال، همراه با جرم و سختی حفاظ، برای هدایت خودرو نقش تعیین‌کننده دارند.

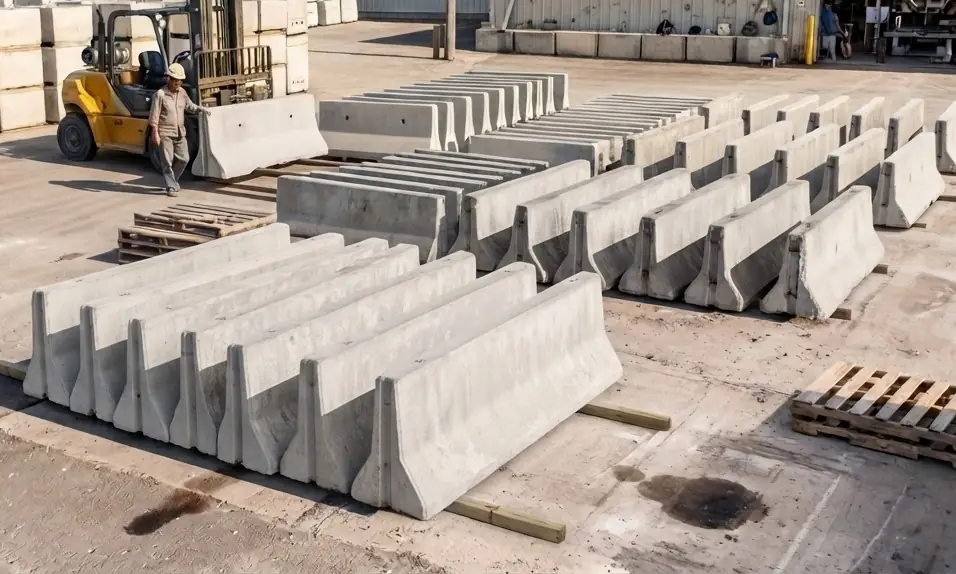

نیوجرسی‌های بزرگ می‌توانند چند تن وزن داشته باشند. برای نمونه، قطعه ۴ متری با وزن حدود ۳٫۳ تن یا قطعه ۶ متری با وزن حدود ۵ تن، عملاً محصولی نیست که با نیروی انسانی یا تجهیزات سبک جابه‌جا شود. برنامه حمل باید وزن واقعی، مرکز ثقل، نقاط بالابری، ظرفیت جرثقیل، شعاع کار، مسیر ورود کامیون و ترتیب تخلیه را از ابتدا مشخص کند.

در محل، بستر باید آماده و هم‌تراز باشد و قطعات مطابق نقشه چیده شوند. اگر سیستم دارای اتصال بین قطعات است، اتصال‌ها باید بعد از استقرار کامل و طبق جزئیات اجرایی انجام شوند. در پروژه‌های راهسازی، کنترل تراز، راستای طولی و فاصله از لبه مسیر نیز اهمیت دارد؛ چون یک زنجیره حفاظ نامنظم می‌تواند هم برای ترافیک و هم برای عملیات نگهداری مشکل ایجاد کند.
